台上一分钟台下十年功!玩转舞台机械这些都要懂

  舞台机械系统设计方案台上机械是在舞台台面以上,其下方允许人员长期停留的,为舞台灯光、布景、幕布及表演区域的分割提供操作载体的悬吊机械设备。

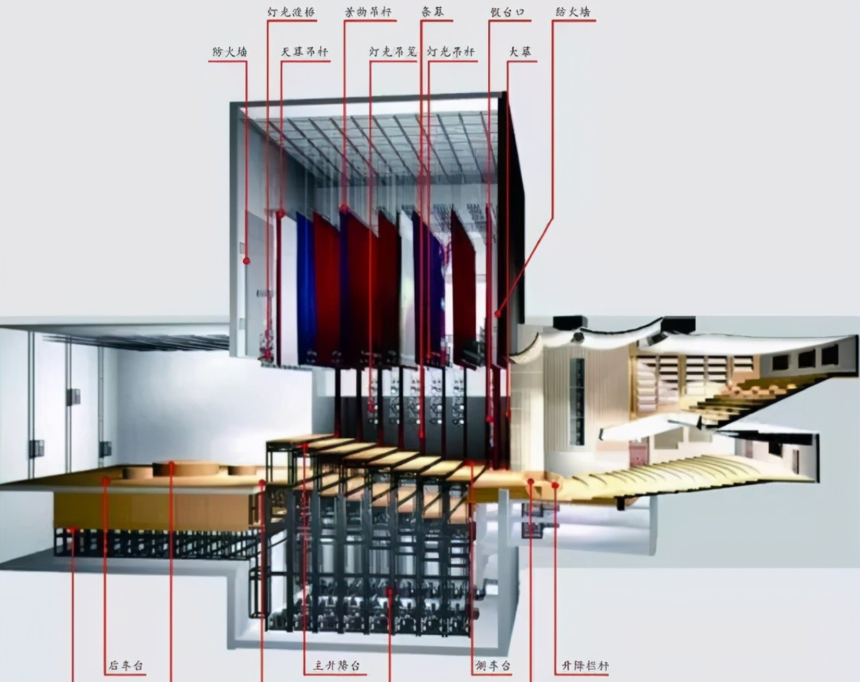

  一个舞台有大量的舞台机械设备,包括台上设备和台下设备,特别是台上机械设备用于存储和更换在演剧目的场景,剧场舞台除主舞台外,往往还有侧舞台和后舞台及相应的舞台机械设备。


  台上机械的基本类型


  舞台内从台口线到天幕分布着以下几种机械设备:大幕机、幕类吊杆、二道幕机、灯光吊杆等。


  前沿幕、大幕机、分布于舞台台口区域,大约占去舞台进深2m左右;边沿幕杆、灯光吊杆按表演区景区、天幕区的划分排布,景区进深一般为2m3m;景物吊杆一般分布于各个景区,均匀排布,间距最小不超过250mm。此外,舞台的天幕灯区分布着23道灯光吊杆,距天幕距离约为3m-4m,天幕框也可以用幕布吊杆悬吊,作上下升降运动。


  结构件


  1、结构件主要承载结构的构造设计应力求简单,受力明确,传力直接,尽量降低应力集中的影响。


  2、结构设计必须考虑到制造、检查、运输、安装和维护等的方便和可能性,露天工作的结构应避免积水。


  3、对于需要在使用现场作整段拼接的大型结构,宜采用8.8级以上的螺栓连接。次要构件,一般用4.6级。


  4、吊杆一般采用圆管或矩形管以及组合桁架结构,管壁厚不应小于2.5mm,杆体应平直、无扭曲变形。


  5、确定杆体结构时应注意,由分配到有效载荷导致的两个吊点之间的扰度应小于两吊点间距的1/200。


  6、杆体的接头应尽量少,接头处应采用芯轴与管子配合并焊接牢固。


  7、金属结构的走台应有防滑性能,当采用穿孔钢板或格栅板时,应尽量减小孔或格子的尺寸,以防物件坠落。
